Когда клиент заказывает индивидуальную коробку, он хочет видеть не просто «тару», а идеальную форму: с окошками, сложными замками, закругленными углами или нестандартными клапанами. Но мало кто задумывается, как кусок плоского картона превращается в объемное изделие с идеально ровными краями.

Ответ прост: с помощью штанцформы (или, как ее еще называют, вырубного штампа).

В этой статье мы, как специалисты по производству упаковки, расскажем, что это за инструмент, как он устроен и почему без него невозможно создание качественной коробки.

Определение: Штанцформа — это пресс-форма для картона

Простыми словами, штанцформа — это нож-шаблон. Это специальное приспособление, которое устанавливается в вырубной пресс и высекает из плоского листа картона (или гофрокартона) заготовку будущей коробки.

Представьте себе огромную скалку для печенья, только сложной формы и весом в десятки килограммов. Штанцформа за один удар (цикл пресса) может вырубить не только контур коробки, но и сделать в ней окна, прорези под замки, линии сгиба (биговки) и перфорацию.

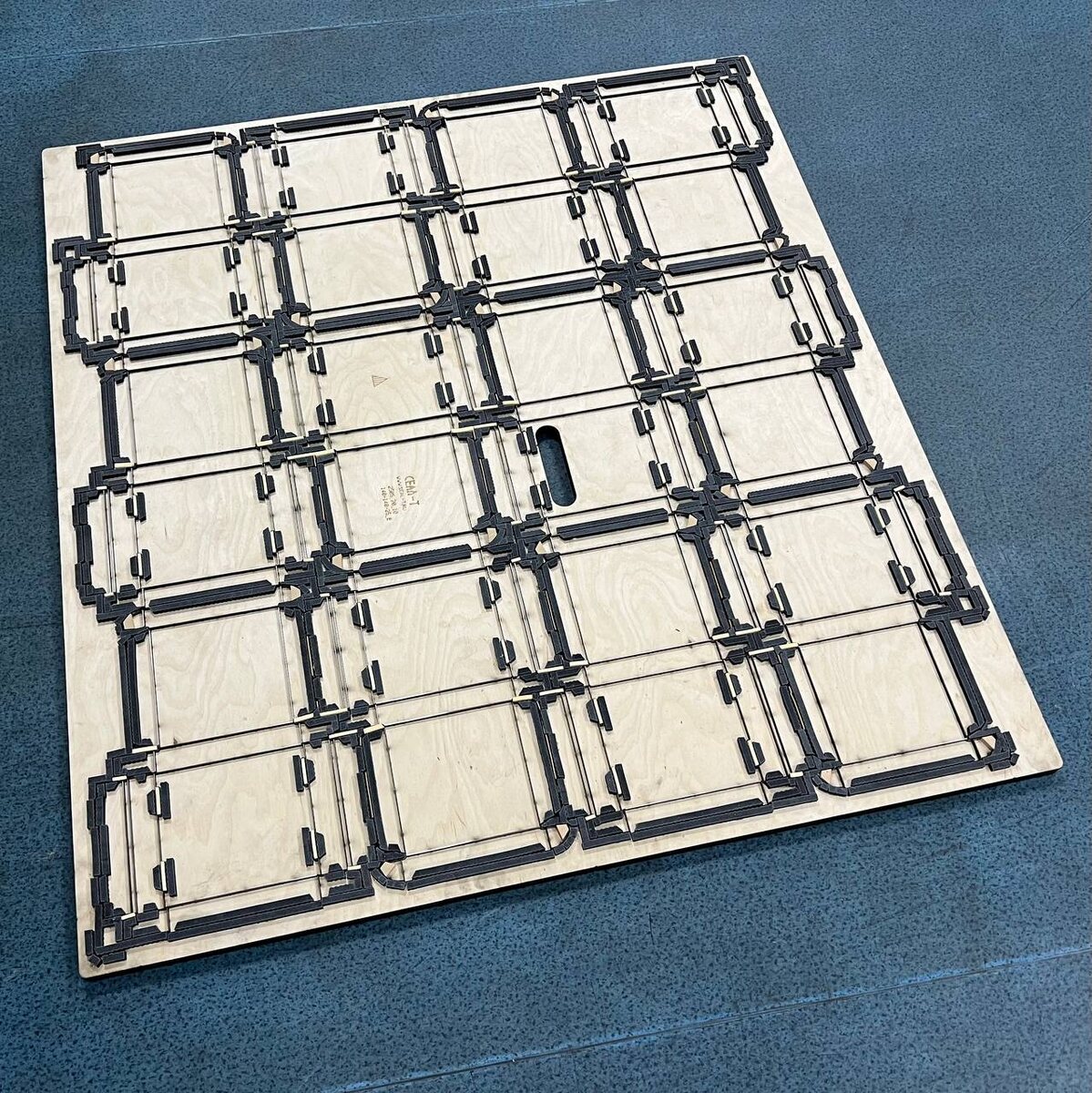

Как устроена штанцформа? (Анатомия инструмента)

Конструкция штанцформы кажется простой, но требует филигранной точности сборки (лас-реза). Основные элементы:

1. Фанера (основа): Как правило, это многослойная березовая фанера высокой прочности (ФСФ). В ней лазером выжигаются пазы под будущие ножи.

2. Ножи (лента):

   • Вырубные ножи: Самые высокие. Именно они разрезают картон насквозь, формируя контур коробки и отверстия.

   • Биговальные ножи (биговальные линейки): Это не ножи в прямом смысле, а тупые линейки. Они не режут картон, а продавливают его, создавая канавки для аккуратного сгиба (ребра жесткости).

   • Ножи для перфорации: Ножи с зубчиками, которые оставляют насечки, чтобы клапан можно было легко оторвать.

3. Резина (эжекторный материал): Она наклеивается вокруг ножей. После того, как пресс опустился и вырубил деталь, резина сжимается. Когда пресс поднимается, резина расширяется и выталкивает готовую заготовку из ножей, чтобы она не застряла.

Процесс производства: от эскиза до тиража

Многие думают, что можно просто нарисовать коробку и сразу ее напечатать. Но между дизайном и печатью стоит этап изготовления штанцформы.

1. Разработка макета (Чертеж): Наш технолог создает раскладку деталей на листе. Важно учесть толщину картона, направление волокон и припуски.

2. Лазерная резка: Чертеж загружается в лазерный станок, который вырезает пазы в фанере с микроскопической точностью.

3. Монтаж (Лас-реза): В пазы вручную или полуавтоматически вставляются ножи. Это ювелирная работа, требующая опыта.

4. Оклейка резиной: Наносится резина, чтобы заготовка легко отделялась от штампа.

5. Пробная вырубка: Штанцформа устанавливается в пресс, и мы делаем тестовую вырубку. Проверяем, все ли замки сходятся, ровно ли сгибаются клапаны.

Почему штанцформа так важна?

• Точность: Только штамп гарантирует, что все тысячи коробок в тираже будут идентичны. Линейка и ножницы здесь не помогут.

• Скорость: Вырубка происходит за доли секунды. Это позволяет выполнять крупные заказы в сжатые сроки.

• Сложность: Штанцформа позволяет создавать коробки сложной архитектуры (самозащелкивающиеся донья, скошенные стенки, арочные вырезы).

• Экономия: Качественный штамп раскладывает детали на листе максимально плотно, уменьшая количество отходов картона.

Срок службы и стоимость

Штанцформа — это расходный инструмент, но достаточно прочный.

• Для обычного картона она выдерживает сотни тысяч ударов (циклов).

• Для гофрокартона ресурс может быть ниже из-за абразивного воздействия гофры.

Как правило, стоимость штанцформы входит в подготовку производства. Это разовый платеж, который окупается при тираже. Клиент платит за инструмент один раз, а мы можем хранить его на складе годами и допечатывать тиражи по первому требованию.

Заключение

Если вы заказываете индивидуальную упаковку, знайте: за красивой коробкой стоит сложный и точный инструмент — штанцформа. Мы изготавливаем штанцформы любой сложности на собственном производстве, что позволяет нам контролировать качество на всех этапах — от иголки до готового замка на вашей коробке.
